Article 4 DL-ZLRA01 Système de cycle frigorifique et de pompe à chaleur avec IHM (interface homme-machine) Document technique
1. Étendue de la fourniture

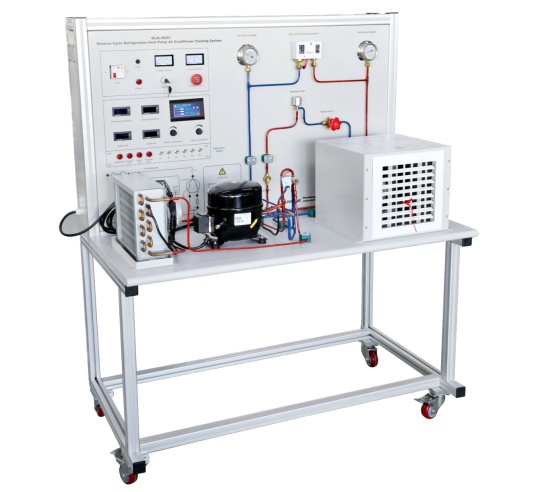

L'entrepreneur doit fournir, livrer, installer, tester, mettre en service et remettre l'ensemble des éléments.Système de formation aux cycles frigorifiques et aux pompes à chaleur avec interface homme-machine (IHM), y compris:
· Système de réfrigération et de pompe à chaleur à cycle inversé entièrement opérationnel
· Système de commande à écran tactile IHM programmable
· système de gestion de l'alimentation RFID
· Panneau de commande et d'instrumentation complet
· Accessoires, outils et documentation standard
L'équipement sera assemblé en usine, testé et livré prêt à l'emploi pour une utilisation pédagogique immédiate.
2. Description générale
Le système sera conçu pour la formation professionnelle avancée dans le domaine du froid et des pompes à chaleur. Il permettra :
· Fonctionnement dans les deuxmode de réfrigération avant etmode pompe à chaleur inversé
· formation pratique au câblage et aux circuits de commande électrique
· Observation des composants de réfrigération et des états du système
· Analyse et comparaison des performances des cycles de refroidissement et de chauffage
· Calcul du COP (coefficient de performance) et de l'EER (ratio d'efficacité énergétique)
· Tracé de diagrammes de Mollier et analyse thermodynamique
Tous les composants principaux doivent être montés de manière visible sur le panneau avant pour une observation et une utilisation directes.
Le réfrigérant doit êtreR134a ou un réfrigérant équivalent respectueux de l'environnement.
3. Construction mécanique
3.1 Structure du banc d'entraînement
· Construction robuste en profilés d'aluminium et en tôle.
· Dimensions approximatives :
1600 (L) × 720 (P) × 1890 (H) mm
· Monté sur quatre (4) roulettes :
le Deux (2) avec freins
le Deux (2) sans freins
· Entièrement raccordé à la tuyauterie et au réseau électrique
· Tuyaux en cuivre revêtus d'un traitement anti-oxydation et anti-corrosion
3.2 Disposition des composants
Tous les principaux composants du système de réfrigération doivent être montés sur le panneau avant, notamment :
· Compresseur
· Condenseur (avec ventilateur)
· Évaporateur (avec ventilateur)
· Dispositifs d'extension
· Récepteur et accumulateur
· Vanne d'inversion à quatre voies
· électrovannes
· manomètres
· vannes manuelles
· lunettes de vue
La tuyauterie frigorifique doit être clairement agencée et accessible à l'inspection.
4. Exigences électriques
· Alimentation : monophasée 220 V ±10 %, 50 Hz
· Courant nominal : 10 A
· Disjoncteur différentiel 16A
· Interrupteur à clé (autobloquant)
· Bouton d'arrêt d'urgence (autobloquant)
· Protection contre les surcharges 10 A
· Voltmètre analogique (0–250V)
· Ampèremètre analogique (0–10 A)
· Voyants lumineux (5 pièces)
5. Composants de réfrigération et de pompe à chaleur
Le système doit comprendre, au niveau de :
5.1 Compresseur
· Capacité : 1/2 CV
· Tension : 220 V CA, 50 Hz
· Réfrigérant : R134a ou équivalent
5.2 Condenseur (avec ventilateur)
· Monophasé 220 V ±10 %
· Monté pour une visibilité optimale
5.3 Évaporateur (avec ventilateur)
· Monophasé 220 V ±10 %
5.4 Vanne d'inversion à quatre voies
· type électronique 220 V CA
· Pression de service : 2,5 MPa
· Pression de service minimale : 0,25 MPa
· Tuyau d'évacuation : 3/8"
· Tuyau d'aspiration/de serpentin : 5/16"
5.5 Dispositifs d'extension
· détendeur de pression (R134a ou équivalent)
· Détendeur thermostatique (TEV) :
le Plage de fonctionnement : -40 °C à +10 °C
le Température ambiante : -40 °C à +90 °C
5.6 Récepteur de liquide
· Capacité : 1 litre
5.7 Électrovannes
· Quantité : 9 pièces
· Tension : 220 V ±10 %
· Assemblage soudé, Φ6 mm (minimum)
5.8 Filtres déshydrateurs pour pompes à chaleur
· DN 50
· Port : 1/4" (2 pièces)
5.9 Régulateurs de pression
· Pressostat haute pression : 110–430 psi
· Pressostat basse pression : 0–80 psi
5.10 Lunettes de visée
· Type soudé (6 pièces)
6. Interface homme-machine (IHM)
Le système doit comprendre une interface homme-machine (IHM) tactile programmable présentant les spécifications minimales suivantes :
· Fonctionnement de l'écran tactile
· Mémoire : SRAM 128 Ko
· Commande de démarrage/arrêt du compresseur
· Commutation des cycles de réfrigération et de pompe à chaleur
· Sélection des circuits de détente et d'électrovanne
· affichage du diagramme du cycle du système
· Affichage numérique en temps réel de la pression haute/basse
· Unités de pression sélectionnables (bar, psi, kPa)
L'interface homme-machine (IHM) doit fournir une visualisation graphique intuitive du fonctionnement du système.
7. Instrumentation et mesure
Le système comprendra :
· Manomètre basse pression (-30 ~ 260 psi / -0,1 ~ 1,8 MPa)
· Manomètre haute pression (-30 ~ 550 psi / -0,1 ~ 3,8 MPa)
· Régulateur de température avec capteur
· thermomètre numérique
· anémomètre numérique :
le Vitesse du vent : 0,3 à 45 m/s
le Résolution : 0,001 m/s
le Température de l'air : 0,0 ~ 45 °C
le Précision : ±2°C
Tous les instruments de mesure doivent être fixés de manière permanente et clairement étiquetés.
8. Système de gestion de l'alimentation RFID (obligatoire)
Le système devra intégrer un système de gestion de l'alimentation basé sur la technologie RFID avec :
· Fréquence de fonctionnement : 13,56 MHz (haute fréquence)
· Interface de communication : RS485 ou standard
· Écran OLED pour l'affichage des informations et des codes d'erreur des cartes RFID
· Affichage personnalisable par logiciel
· Messages d'état sonores
· Voyants LED
· Vérification des données :
le méthode de comparaison OLED
le Vérification basée sur les commandes
· Logiciel de configuration des paramètres et de test fonctionnel
· Conformité à la norme ISO-15693
· Prise en charge de ModBus_TCP et ModBus_RTU
Le système RFID permettra une activation sécurisée de l'alimentation par authentification par carte.
9. Accessoires standard
Les accessoires suivants doivent être inclus :
1. Manomètre double composé (R404A, R407C, R134a, R22)
2. thermomètre numérique
3. anémomètre numérique
4. Trousse à outils comprenant :
le Bouteille d'oxygène de 2 litres
le bouteille de gaz combustible
le chalumeau de soudage
le boîte à outils
5. Pompe à vide (1L)
6. Réfrigérant R134a ou équivalent (1 canette)
7. Manuel expérimental (1 exemplaire)
10. Capacités fonctionnelles
Le système doit prendre en charge les activités de formation suivantes :
1. Fonctionnement des systèmes à cycle frigorifique
2. Mise en service des systèmes de cycle frigorifique
3. Analyse des performances des systèmes de réfrigération
4. Fonctionnement des systèmes de pompe à chaleur à cycle inversé
5. Analyse des performances des systèmes de pompes à chaleur
6. tracé de diagrammes de Mollier
7. Calcul du COP et de l'EER
8. Comparaison de la consommation d'énergie pour la réfrigération et le chauffage
9. Comparaison des performances du système dans différents modes de fonctionnement
